9米DR体检车

体 检 车

应用与前景：

医疗机构的体检**。

疾控**及进工厂进行职业病筛查、防治。

突发性公共卫生事件及重大疫情。

**医疗保障**，用于野战情况下的医疗诊断。

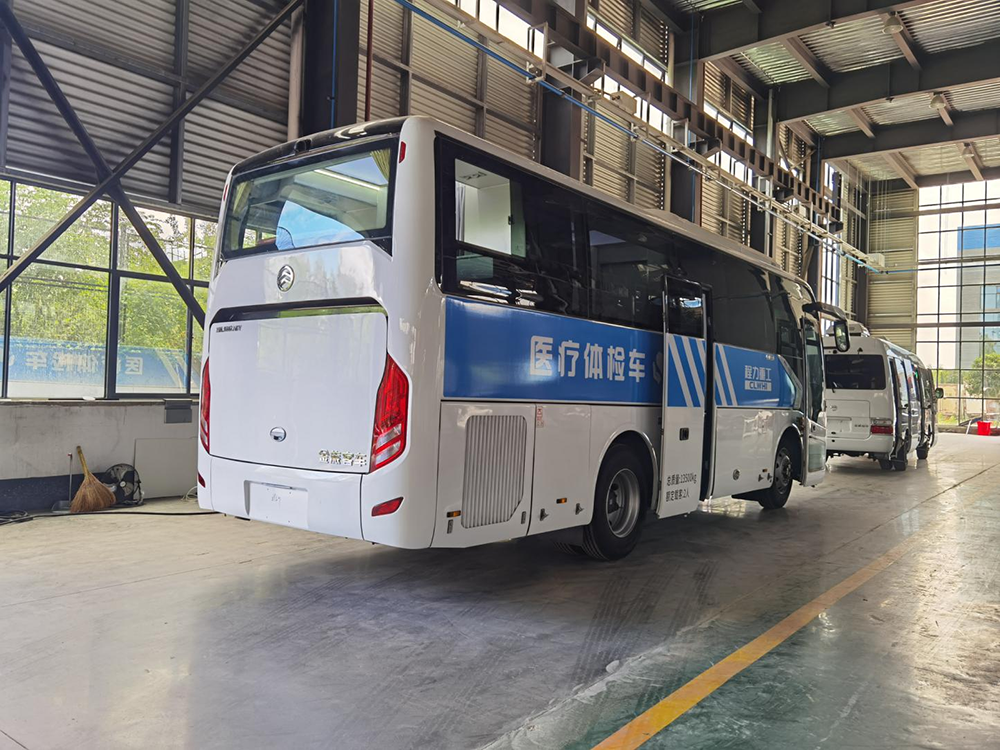

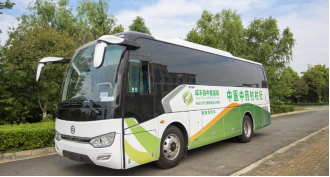

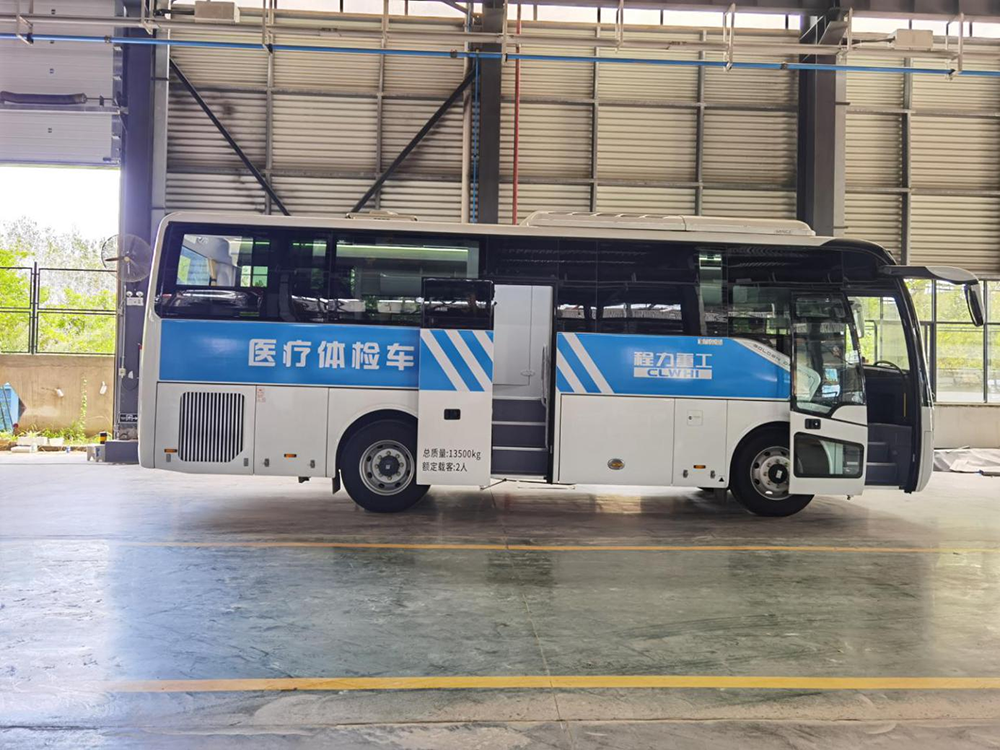

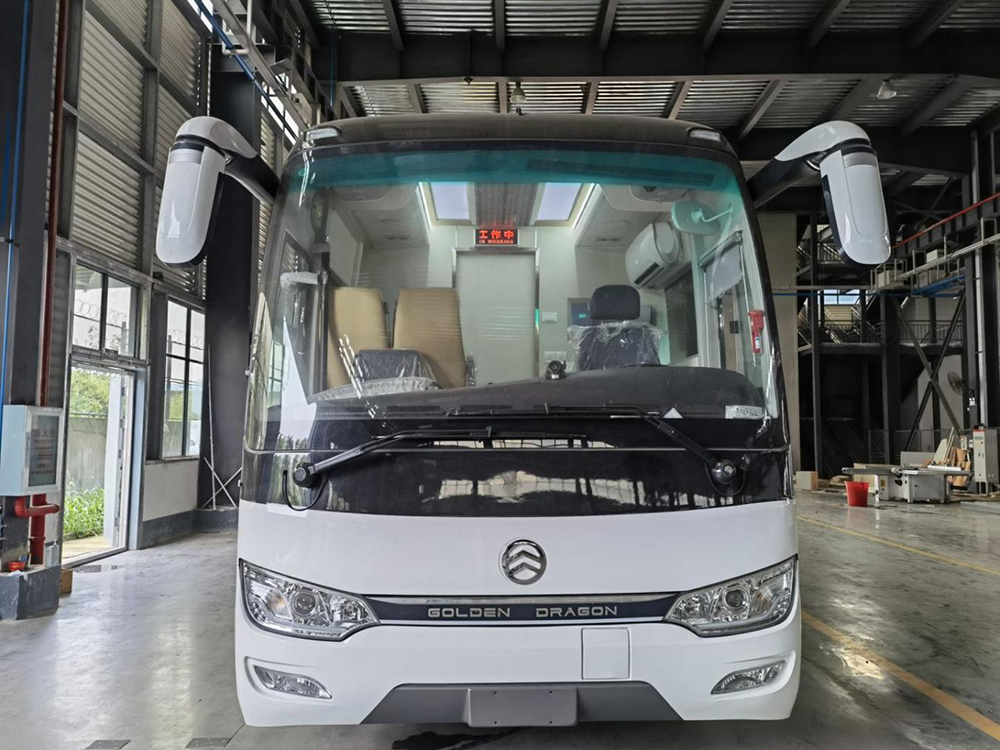

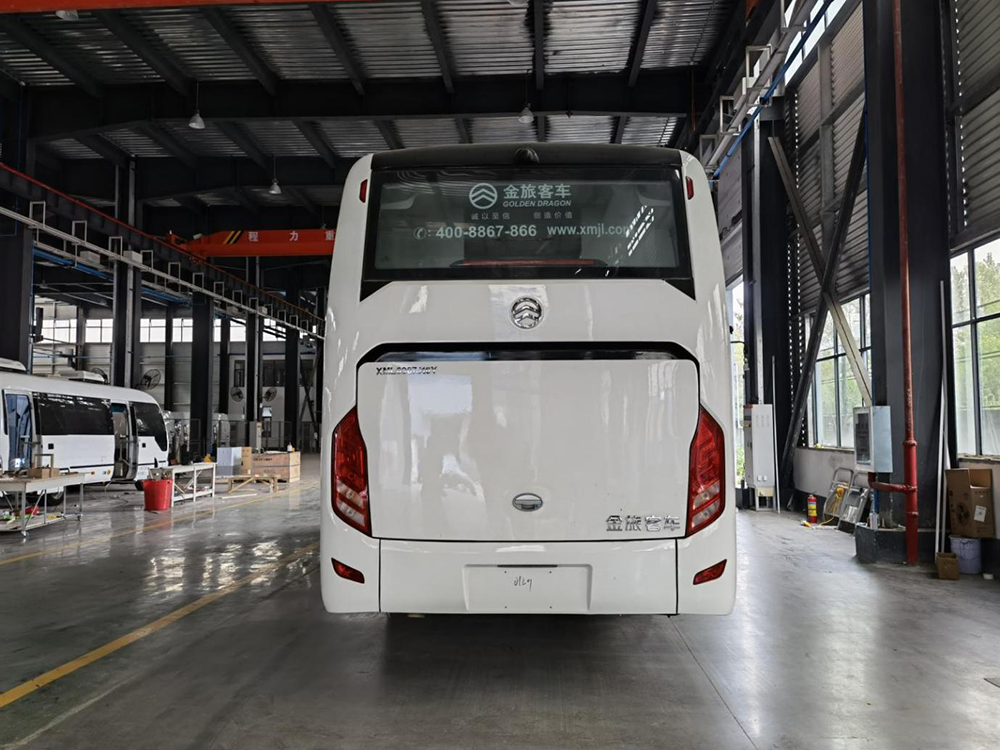

一、DR体检车全方位展示图：

二、底盘细节讲解：

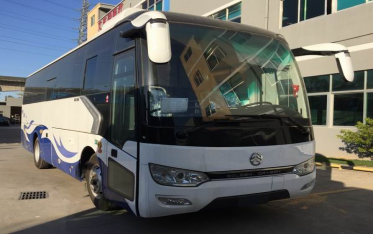

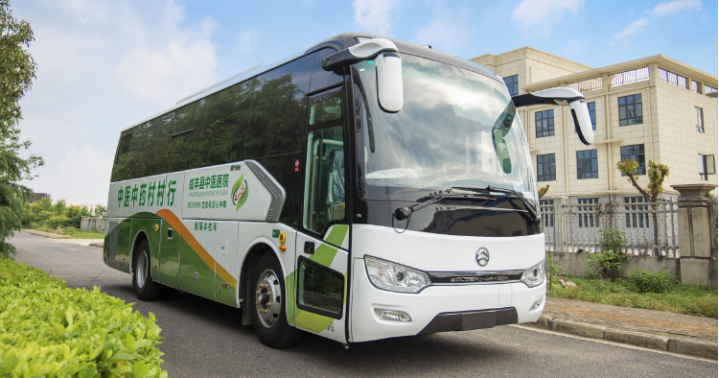

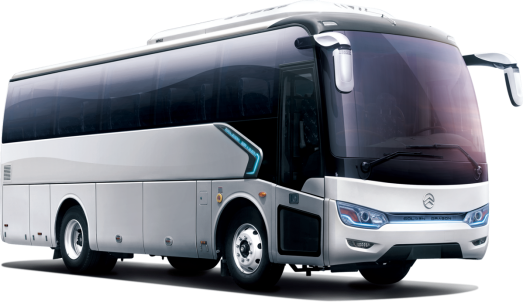

时尚外观

金旅锦程客车,将美学风尚与用户需求**整合。流线型外观设计，LED装饰的前大灯与发光版的应用，装点车身流光溢彩。下收圆角设计，驾驶员视野更开阔。再加上行业**配备的弯道补光灯，夜间行驶更安全。

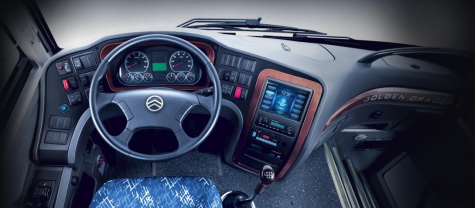

得心应手 畅快驾驭

按照人机工学理念优化设计，功能性操作集中合理，提升驾驶舒适性，带来流畅驾驶体验。

标配的新一代CAN总线仪表，具备瞬时油耗和平均油耗的显示功能。

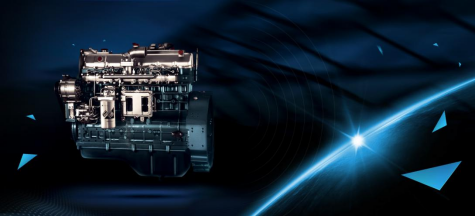

澎湃动力高效节能

高效大马力发动机,优化电控系统,集成节油、巡航等电控功能,综合油耗仅为19L/100KM有效**燃油经济性

制动系统

标配**的ABS、缓速器。缓速器采用合金钢精密铸造、特殊转子风道设计，力矩输出比一般缓速器高25%，制动反映速度更快，制动距离更短，带来车辆更**的安全性能。

三、底盘主要技术参数：

金旅牌XML5147XYL16型医疗车

四、上装配置明细：

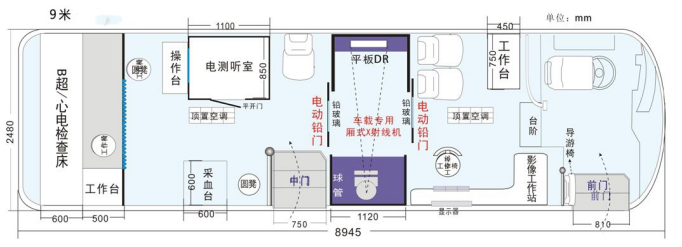

五、体检车结构图：

（此文中所有图片，仅供参考）

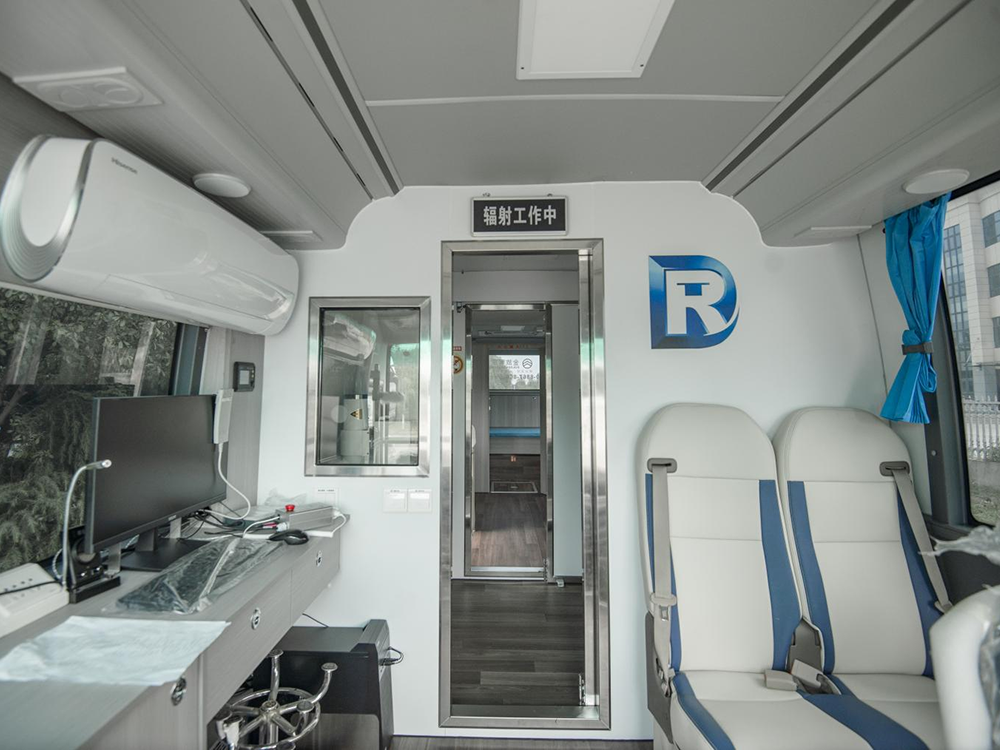

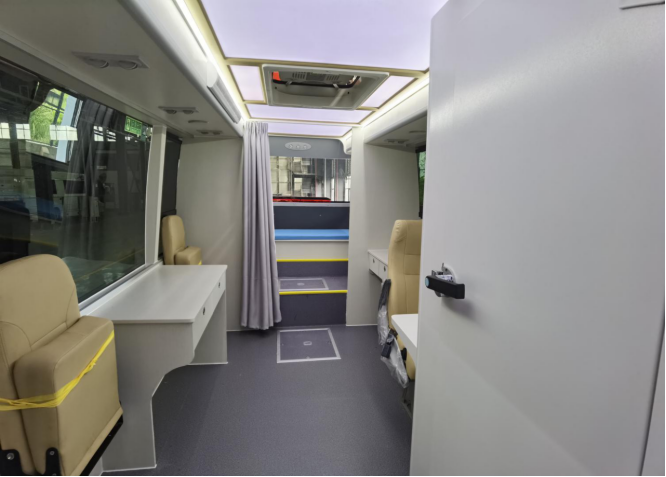

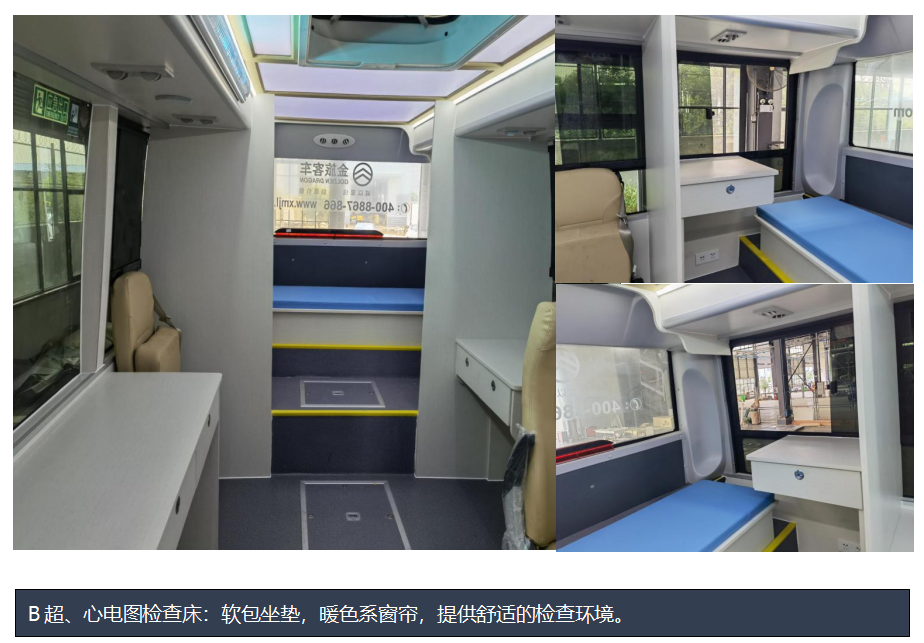

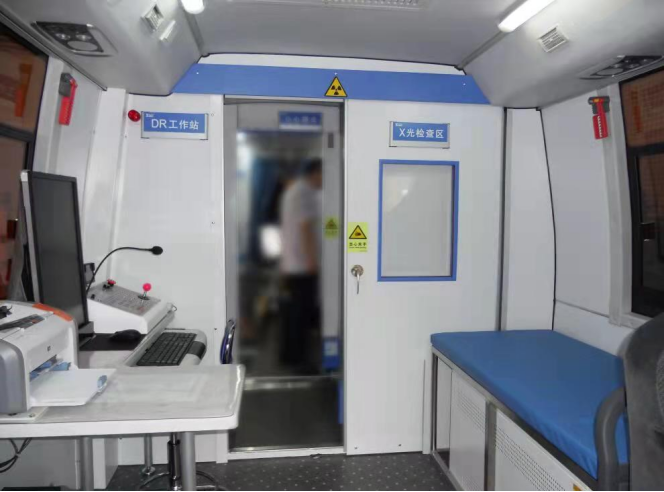

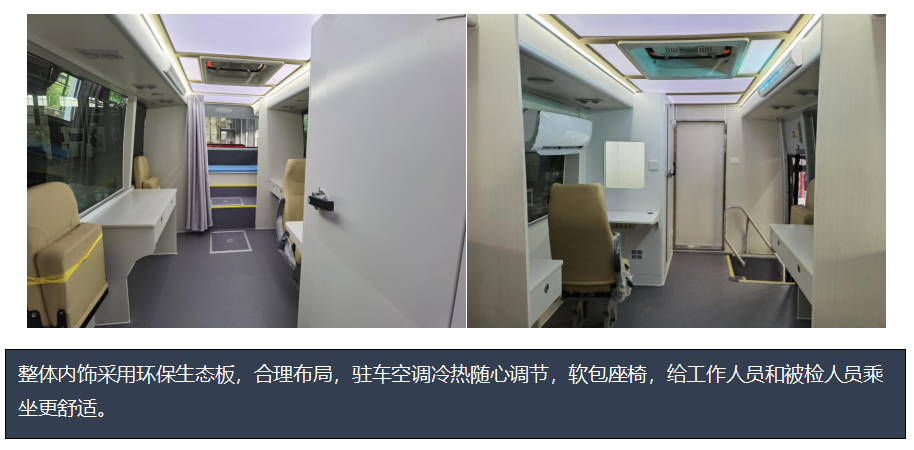

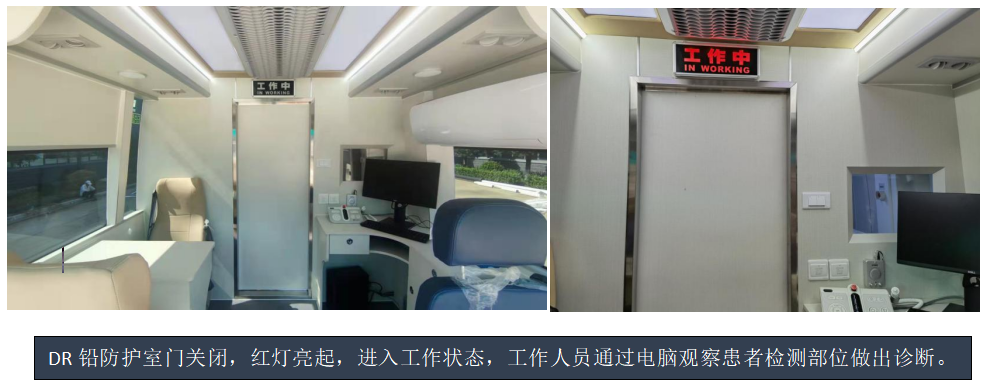

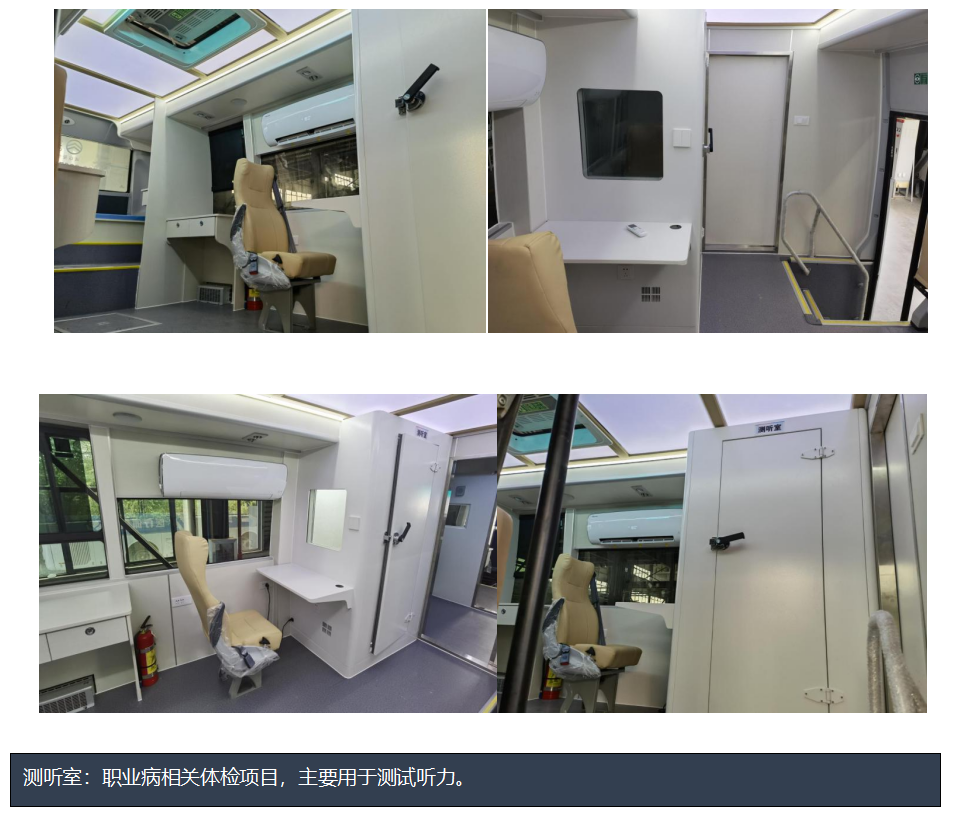

六、上装细节图：

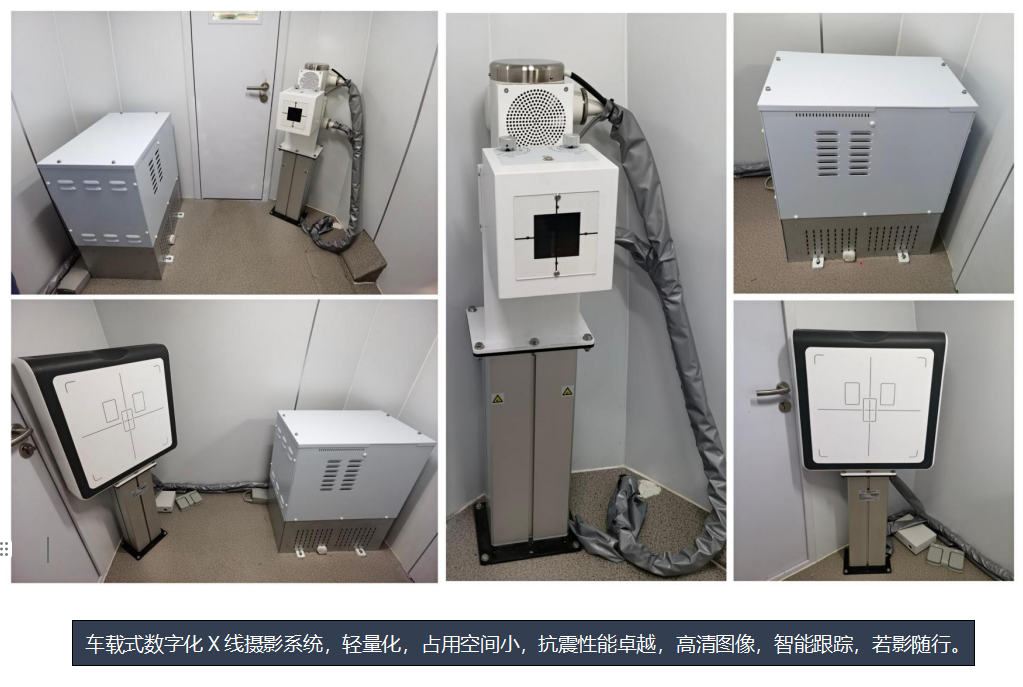

车载数字化X射线成像系统配置及参数：

DXR-560系列车载式数字化X射线摄影系统是七喜医疗专为移动体检车设计的一款高品质产品。伸筒式设计，一体成型机架，在保证高机械强度的同时大幅降低整体重量，更适合安装在体检车内；高速、大容量的工作站存储空间可存储20000幅图像；**与图像处理软件合二为一，在检查的同时可便捷打印报告；符合DICOM标准的通讯协议和多种硬件接口配置方便与**HIS、RIS、PACS等系统互通互联。

1、产品用途：

完成院外体检、应急救援等需要移动摄片任务。

2、技术特点

Safety and Reliability    安全可靠

High Quality Image             **的图像质量

Easy Operation  操作简便

Quickly Position  快速定位

Widely Clinical Application    临床应用广泛

3、系统组成

1) 大功率高频逆变式220V高压发生器；

2) 高清晰非晶硅整板探测器；

3) 双焦点高品质球管；

4) 底推式稳固车载专用机架

5) 自主研发可靠的图像采集及

处理系统

6) 原装进口精密级滤线栅；

设计巧妙，专机专用

底推伸筒式，一体成型机架，安心使用

专为车载需求设计，轻便、牢固；机架采用底推伸筒式设计，可靠、美观。

球管、平板立柱具有伸缩功能，**低，稳固性强；

关键部件装减震缓冲装置；

柔性避震，降低途中颠簸影响；

球管、平板可斜对角安放，保证SID达到1.8m。

智能跟踪、如影随形

球管与探测器具备智能感应装置，球管、探测器可自动跟踪，在拍摄不同身高体型的病人时，医生无需分别调节球管和探测器高度，减少工作流程，大幅提高工作效率。

散热效果好，散射剂量少，图像质量强

束光器四周使用特制的铅防护罩进行加强防护，可以减少对患受检者散射剂量，同时增强了图像的质量。

球管阳极增加**散热风扇，满足大流量体检球管曝光的需求。

**的影像链，图像**

高频高压发生器

50KW超高频逆变高压发生器，**管电流为630mA，**毫安秒为630mAs，提供**的成像硬件保障可优化管电压的直流特性，降低散射线，在提高X光片图像质量的同时，大大减少了对患者和医生的照射剂量。

该款机型匹配的是世界知名品牌的X线球管，

此球管具有焦点小，阳极热容量大（330KHU），

能长时间工作，使用寿命长等优点，

为临床拍片工作提供有效保证。

高频率发生器与品牌球管的经典组合，使摄影图像更加清晰，层次更加丰富。更利于医师准确的判断。每分钟10800转超高转速，更高的球管转速带来的不仅是更加均匀的 X 射线和更少的散杂射线，更重要的是能够显著提高球管寿命，保证每天**少500人次曝光。

超高分辨率平板探测器

平板探测器是高品质图像的保证，采用目前业内**为**的1100万级像素静态非晶硅平板探测器；以较低的射线剂量展现更多图像细节的同时将噪声降****；从根本上保证了图像质量。

业内超高的总像素值，超高的空间分辨率，以及密度分辨率保证了平板探测器在低剂量的条件下亦能为您提供更多的图像细节。

43cm×43cm的平板探测器，使您在检查任何部位时均无后顾之忧。大尺寸平板，有效解决体型人群胸片等大体位的投照摆位问题。减少检查中烦琐的摆位，使诊断更为轻松便捷。

l 非晶硅影像采集技术；

l 像素矩阵：3320x3408；

l 像素尺寸仅为125μm；

l 空间分辨率高达4.0lp/mm。

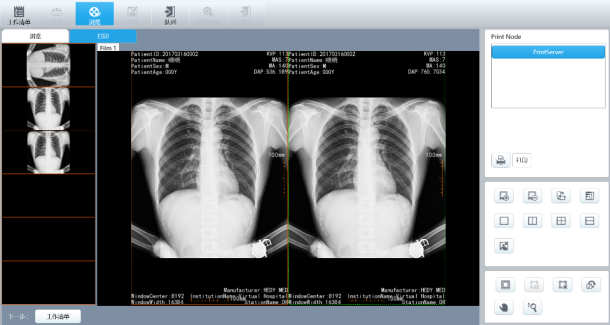

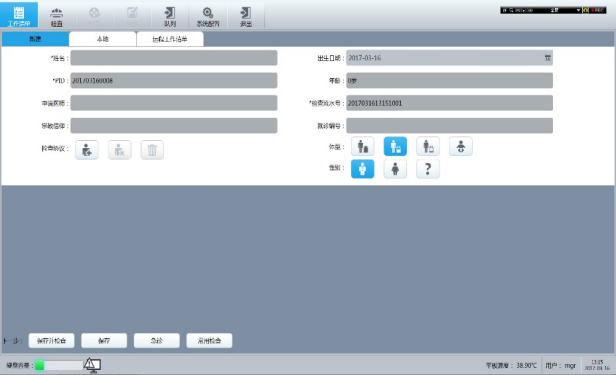

三：一体化智能图像采集处理工作站

1、全中文图形化菜单，集登记、摄影**、图像处理及传输、报告打印、胶片打印等功能于一身，集成度高，操作方便。操作得心应手、三维模拟示教系统初学者轻松上手。

四、智能检查工作流程和信息管理

u 支持大批量表格导入病人信息（支持扫码**，身份证识别器）。

u 优化出图速度，提高出图速度。

u 支持大批量导出病人片子（导出后的病人片子文件名要有病人名字）。

u 拍完后自动保存的病人片子按日期文件夹自动归档（如三月十日拍的片子全部保存在2019－03－10文件夹中）。

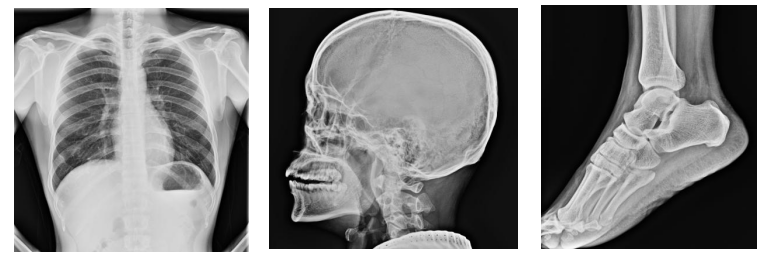

五、**的数字化处理系统

1. 独有IMscope**软件处理包

IMscope是七喜专业软件团队经过长期研究，基于人眼视觉系统的对比度均衡的全新处理参数，全面满足亚洲独特人体体质，可以均衡图像信息，优化细节，提供高品质图像。

u 突破传统剂量限制，即使在超低低剂量时，图像也能保持较高的对比度。

u 通过IMscope处理后，可使得拍摄部位中各种组织细节在图像中均衡呈现，不遗漏任何细小的病灶。

u 噪声抑制能力强，同时不失对细节的锐利表现。

u 专门针对人眼视觉工程的LUT设计，更适合人眼观察，减轻阅片对眼睛的负担，减少技师劳动强度。

2.专业的图像处理软件

u 图像回访：缩略图显示，序列回放工具，数字减影回放；

u 图像处理：窗宽/窗位调整，箭头、文字等标注，角度、距离测量，图像缩放、平移、左右翻转、上下翻转、旋转，黑白反转，减影蒙片选择；

u 图像存储：图像实时存储，DICOM图像发送，光盘刻录，导出存储（可选用多种存储格式：Bitmap，JPEG，AVI等直接用于Word及Powerpoint等办公软件，方便医生诊断报告和论文的书写；

u DICOM 3.0：**兼容各品牌激光相机、PACS系统；

u 病历管理：数据库管理，图文报告，支持WORKLIST。

（三）产品配置及参数

一、配置清单：

DXR-560（B）车载式数字化X射线摄影系统

  配 置 清 单

二、产品技术参数：

DXR-560（B）车载DR技术参数

序号	配置	技术参数说明
1	高频高压发生器 （品牌：七喜）	1、型号：HMG-56       品牌：七喜 2、输入电源；220v±10% 3、**输出功率：56kW ；储能式 4、输出电压范围：40～150kV ； 5、输出电流范围：10～710mA ； 6、电流时间积范围：0.1mAs～800mAs ； 7、加载时间：0.001s ～10s； 8、高频逆变频率：450KHz
2	X射线球管 （品牌：七喜）	1、型号：HMT-50       品牌：七喜 2、标称管电压：150KV； 3、阳极为旋转阳极，阳极热容量：300kHU； 4、焦点标称值：小焦点：0.6mm，大焦点：1.2mm； 5、阳极输入功率：大焦点：50kW、小焦点：20kW； 6、阳极靶角:12度 7、**阳极转速: 3200rmp 8、配铅防护罩 9、球管阳极增加**散热风扇，满足大流量体检球管曝光的需求
3	平板探测器 （品牌：七喜）	1、型号：HMD-1717X      品牌：七喜 2、成像材质：非晶硅； 3、闪烁体类型：碘化铯； 4、像素矩阵：3072×3072pixels 5、有效图像范围：430mm×430mm； 6、像素尺寸：139um 7、空间分辨率：3.7LP/mm 8、图像预览时间：1.34s 9、A/D输出：16-bits； 10、滤线栅规格：尺寸：457mm×457mm，栅密度：40L/cm，栅格比：10:1 11、无残影，无伪影；
4	束光器 （品牌：七喜）	1、型号：HMC-38       品牌：七喜 2、固有过滤：1.2mmAl/75KVp 3、可根据检查类型自动设定照射野大小； 4、束光器内侧四周使用特制的铅防护罩进行加强防护，可以减少对患受检者散射剂量，同时增强了图像的质量
5	机架 （品牌：七喜）	1、 型号：HM-PX      品牌：七喜 2、 车载专用立柱机架：支架固定安装在汽车上 3、 车载机架：胸片架与球管立柱上下移动范围：450-600mm； 4、 球管、平板探测器立柱同步电动跟踪； 5、 SID：1.8米；
6	一体化图形采集处理工作站 （品牌：七喜）	1、型号：HMS-003     品牌：七喜 2、Windows 操作系统； 3、CPU：i5-4590/3.3GHz 4、内存容量：8G 5、硬盘容量：1T 6、接口：标准DICOM 7、图像显示器：24寸显示器 8、信息管理 a) 病人录入功能； b) 摄影检查功能； c) 图像浏览功能； d) 数据管理与传输功能； e) 通过网络进行DICOM格式的影像传输； f) 诊断报告打印功能； g) 体位摆放示意图：128个； h) **可编程APR：2000； 9、窗宽、窗位和Gamma调节，多点LUT曲线调整正负片转换、图像缩放、平移、镜像、旋转、放大镜显示；图像平滑、锐化、降噪、提取边缘、组织均衡；图像标注功能，包括画直线、矩形、多边形、箭头和文字；图像原始显示、全屏显示、直方图显示、不同部位窗宽窗位预置；实时提示系统可存储的图像数量； 10、数字摄影功能，可配置正负片图像采集；实时窗宽窗位调节；实时ROI裁剪；实时水平镜像、垂直镜像、旋转功能，根据不同部位选择镜像和旋转；可显示病人信息/检查信息/设备信息/图像信息； 11、支持扫码**扫码登记、身份证、社保卡阅读器（支持大批量表格导入病人信息） 12、支持大批量导出病人片子 13、自动保存病人片子并按日期文件夹自动归档。 14、赠送报告软件：中文诊断报告编辑，自定义报告格式，所见所得。（提供诊断报告模板，短语，任意安排）并可直接打印诊断报告

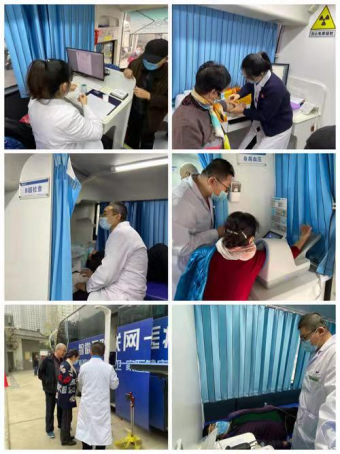

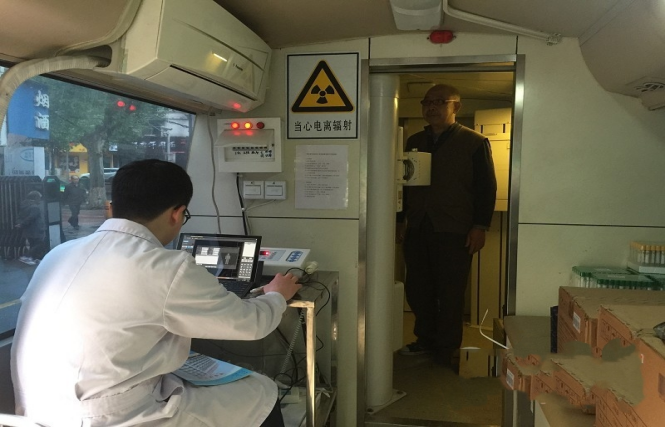

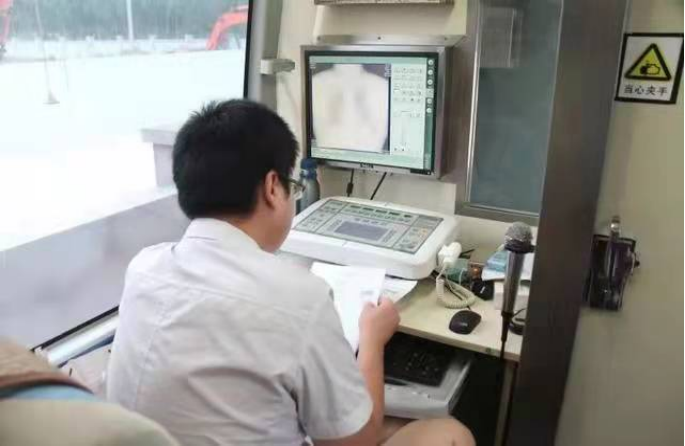

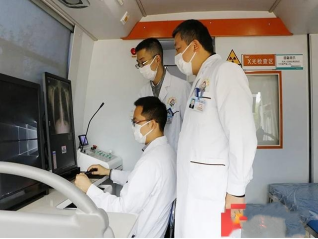

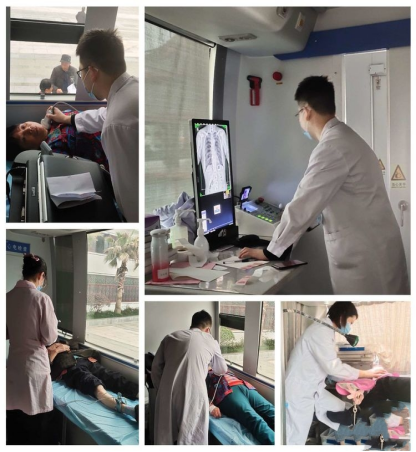

七、体检现场剪影：

体检车可实现，现场问诊，身体数据采集（身高、体重、三围、血压），监测数据采集存储（X光、B超、心电图），生化采样（血常规、尿常规、血糖、乙肝5项）。其中搭载了移动通讯装备的体检车，还能实现远程医疗会诊，可用于现场体检、简易治疗，是一个移动体检**和流动诊所。

内部分为登记区、体检区、休息区等，合理布局，配置同体检相关设备和生活****，完成正常健康体检和职业病检查等，功能齐全。

八、售后服务：

本着“为顾客提供**满意的产品和服务”的宗旨，我司郑重承诺:车辆交付时，我司将组织车辆的技术培训，由负责该车型设计的**工程师担任培训师，对车辆的基本工作原理、车身结构、主要配置及**的操作使用方法，车辆维修、保养知识、各种特种设备的使用操作说明以及车辆的应急处置方案等进行详细讲解。让用户能够熟练操作和维护车辆，使驾驶员、维修技工和技术管理人员能够熟练掌握车辆的使用和维修。

1、免费技术培训方案；

2、底盘部分在用户使用就近的4S店维修服务，详见底盘《保养手册》；

3、上装部分，我们在接到电话后24小时内响应并提供解决方案；

4、服务承诺：

   凡购买我公司车辆，实行“三包”期一年或者行驶3000Km，终身提供技术服务，售后服务24小时内做出解决。
